該實驗臺是根據《液壓氣動傳動技術與實訓》、《氣動控制技術》等通用教材設計而成,適用于機械類、機電類本科生課程實驗和畢業設計(論文)。采用可編程控制器(PLC)和工業氣動元件
該實驗臺是根據《液壓氣動傳動技術與實訓》、《氣動控制技術》等通用教材設計而成,適用于機械類、機電類本科生課程實驗和畢業設計(論文)。采用可編程控制器(PLC)和工業氣動元件、執行模塊為一體,除可進行常規的氣動基本控制回路實驗外,還可以進行氣動-電氣控制回路應用實驗、氣動-PLC控制回路等氣動技術課程設計。

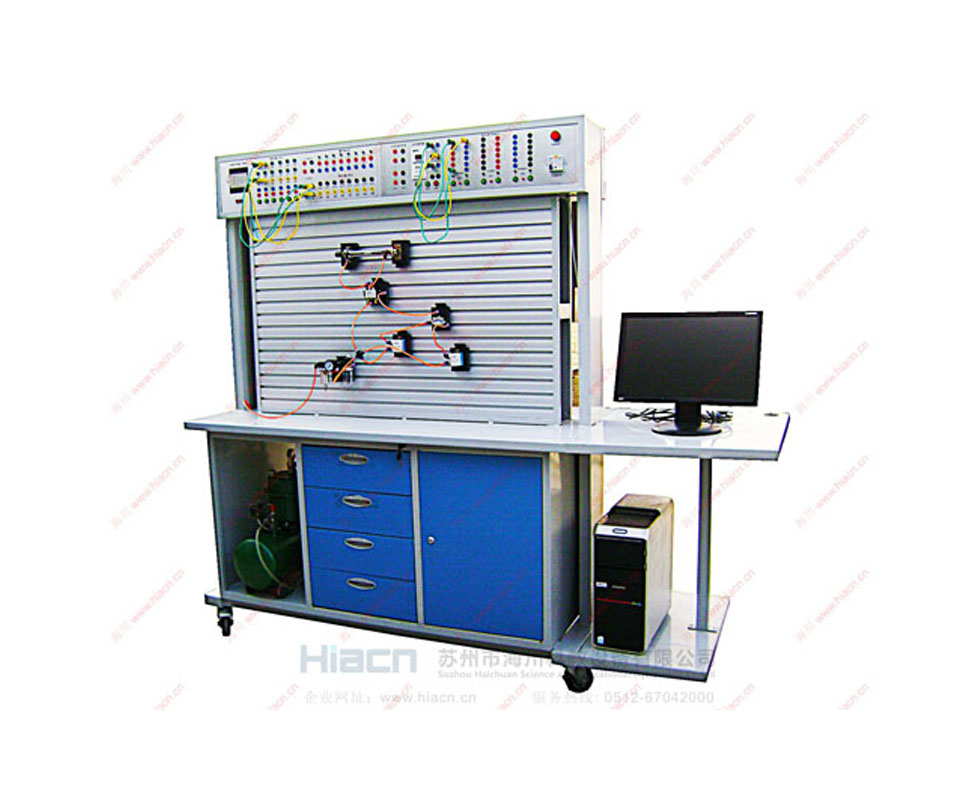

SQD型PLC控制雙面氣動教學實驗臺是根據用戶的需求,在充分利用現有實驗設備的基礎上,而設計的別具一格的雙面組合式氣動實驗臺。本實驗臺提供兩組氣動元件,同時進行各自獨立的實驗。即減低了采購成本和又節約了實驗用地,在保證具備兩組完整實驗的基礎上,有效的節約了資源!
一、主要特點:
1.元件模塊化:每個氣動元件成獨立模塊,配有方便安裝的底板,可隨意在“T”型槽通用鋁合金型材板上組建各種實驗回路,操件簡單快捷。
2.連接方式:接頭采用快速式,安裝、拆卸時可靠簡便省時。
3.氣動元件:工業氣動元件,性能可靠、安全。精度高、使用壽命長。
4.系統環境:低噪音(超靜音)的工作泵站,提供一個安靜的實驗環境(噪聲< 50 分貝)。
5.可擴展實驗: 為了適應學校實驗教學改革的要求,減少驗證性實驗,增加設計性、綜合性、探索性實驗,開發學生自主創新思維,除了可以完成氣壓的基礎實驗以外,還可與機械類實驗項目結合起來;在保證設備穩定的情況下提供可擴展性,加大的組裝平臺為擴展提供了必要的硬件基礎。
A.在保證現有實驗的前提下還可進行液壓元件的搭接,進行相應的液氣綜合實驗;
B.在硬件支撐下還可實現送料機構、挖掘機機構等擴展實驗。
6.兼容性
A. 該實驗臺可同MPS自動化物流系統、FMS柔性系統進行兼容組合。
B.實驗臺電控部分、硬件部分可方便的進行拓展模塊的搭接、連接方式友好,可供多類機電模塊、液、氣模塊進行組合實驗。如:回轉送料機構,機械手、運輸線自動化;與電子仿真軟件相接合,可模擬各類機械應用,如風力發電機中比例閥的應用、插裝閥的工作原理及應用機械升降機的應用等等,并且可以根據老師上課的內容進行編輯
7.易維護 維護檢修工作量小,獨特的防護和易維護設計,需維護的器件特別少且易于維護,運行狀態下可以方便簡單地維護,整機維護時間短,工作量小,且不需要經常維護。提高了系統的靈活性 、安全性、穩定性、可管理性以及可擴展性的全面要求
8.多種控制方式:純氣動(手動)控制回路、采用繼電器的電控氣動回路、采用可編程控制器的電控氣動回路、組態控制回路(需搭接相應軟件、硬件)
9.系統安全性能:額定工作壓力為0.8Mpa,是安全的低壓實驗系統。電源帶漏電保護,漏電(漏地電流超30mA自動斷電),缺相,自動斷開總電源,控制電路均為24V直流安全電壓
二、實驗項目:
?、?PLC控制回路實驗:
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.一次壓力控制回路
4.二次壓力控制回路
5.高低壓切換回路
6.雙作用氣缸的雙向調速回路(進口調節、出口調節)
7.速度換接回路
8.緩沖回路
9.互鎖回路
10.過載保護回路
11.壓力控制式單往復回路
12.時間控制式單往復回路
13.單雙作用缸連續往復動作回路
14.采用節流閥的同步回路
15.三缸連動回路
16.計數回路
17.延時回路
18.邏輯閥的應用回路(或邏輯、與邏輯)
19.雙手操作回路
20.模擬鉆床鉆孔動作
21.行程閥控制氣缸連續往返氣控回路
22.自動門開閉系統
23.PLC-電磁閥氣動換向回路
24.PLC編程與氣動回路的控制
25.PlC各軟繼電器的應用,如時間繼電器、計數器等
26.相關擴展實驗(部分?jǐn)U展實驗需要相應硬件支持)
?、?可編程序控制器(PLC)電氣控制實驗,機-電-氣一體化控制實驗:
?、?PLC基本指令編程、特殊指令編程、梯形圖編程學習
⑵ PLC編程軟件的學習與使用
?、?PLC與計算機的通訊、在線調試
?、?PLC與氣動相結合的控制實驗等
③ 學生自行設計、組裝和擴展各種回路實驗可達九十多種
三、實驗臺組成:
實驗臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。
1.實驗臺架:實驗臺架由鐵制主體、鋁合金操作面板等構成
工作臺尺寸:長×寬×高=1500mm×750mm×1850mm (其包裝重量約300kg)
2.工作泵站:靜音泵
氣泵輸入電壓:AC 220V/50Hz
電機功率:125W
額定輸出壓力:1.0Mpa
氣泵容積:10L
工作噪聲:< 45分貝
3.氣動元件:
以天工工業氣動元件為主,配置詳見附件。
氣動元件均配有過渡底板,可方便、隨意地將元件安放在實驗面板(面板帶“T”溝槽形式的鋁合金型材結構)上。回路搭接采用快換接頭,拆接方便快捷。
4.電氣控制單元:
可編程序控制器(PLC):日本OMRONCPM1A系列,I/O口20點,繼電器輸出形式,電源電壓:AC 220V/50Hz,控制電壓為DC24V,設有手動,自動,順序等控制功能。
SQD型PLC控制雙面氣動教學實驗臺配置清單
一、操作臺基礎硬件
序號 | 名 稱 | 規 格 型 號 | 數 量 | 備 注 |
1. | 實驗臺(鋁合金“T”型槽面板) | 1500mm x 750mm x 1850mm 采用1mm-2mm厚度金屬材質制作而成;帶軸式萬向輪 | 1套 | 自制 |
2. | 過渡底板 | 化纖ABS 模具壓注成型 | 2套 | 附在閥上 |
3. | 萬向輪 | 2.5mm鋼材;帶自鎖功能;滾輪式軸承 | 4個 | 安裝在實驗臺底部 |
4. | 專用鋁合金面板 | 鋁合金帶“T”型配合過渡底板進行搭接 | 2套 | 安裝在實驗臺上 |
5. | 靜音空氣壓縮機 | 氣泵輸入電壓:AC 220V/50Hz電機功率:125W額定輸出壓力:1.0Mpa氣泵容積:10L工作噪聲:< 50分貝帶自動斷電保護裝置 | 1臺 | YD 5.2-WY |
6. | 過濾、調壓組件(三聯件) | 接管口徑:1/8” 額定流量: 650L/min 濾心精度 40ū 調節壓力0.05-0.85MPa 構成元件:AF1500 AR1500 AL1500 | 2套 | 天工氣動 |
7. | 帶壓力表調壓閥 | 接管口徑:1/8” 本體材質:鋁合金壓鑄成型 | 2只 | 天工氣動 |
二、元件基本配置
序號 | 名 稱 | 參 數 規 格 | 數 量 | 備 注 |
8. | 復動式不銹鋼單作用氣缸 | 動作形式:活塞復動式 行程 :75mm 接管口徑:1/8” | 2只 | 天工氣動 |
9. | 復動型不銹鋼單出桿雙作用氣缸 | 動作形式:活塞復動式 行程 :100mm接管口徑:1/8” | 4只 | 天工氣動 |
10. | 氣缸固定腳座 | MA20-LB | 8只 | 自制 |
11. | 常開型二位三通單電磁換向閥 | 線圈位數:?jiǎn)晤^雙位置 彈簧復位 動作方式:內部先導式 接管口徑:進氣=出氣=排氣=1/8” | 2只 | 天工氣動 |
12. | 常閉型二位三通單電磁換向閥 | 線圈位數:?jiǎn)晤^雙位置 彈簧復位 動作方式:內部先導式 接管口徑:進氣=出氣=排氣=1/8” | 2只 | 天工氣動 |
13. | 二位五通單電磁換向閥 | 線圈位數:?jiǎn)晤^雙位置 彈簧復位 工作壓力:0.15-0.85 MPa 接管口徑:進氣=出氣=1/8” | 4只 | 天工氣動 |
14. | 二位五通雙電磁換向閥 | 線圈位數:雙頭雙位置 電控復位 最短勱磁時間:0.05秒 接管口徑:進氣=出氣=排氣=1/8” | 2只 | 天工氣動 |
15. | 中封式三位五通電磁換向閥 | 線圈位數:雙頭三位置封閉型 最短勱磁時間:0.05秒 接管口徑:進氣=出氣=排氣=1/8” | 2只 | 天工氣動 |
16. | 二位五通單氣控?fù)Q向閥 | 結構:滑閥, 單向氣控, 彈簧復位 壓力范圍:0.15-0.85 MPa 額定流量 1 (p)→4 (A)500 l/min | 2只 | 天工氣動 |
17. | 二位五通雙氣控?fù)Q向閥 | 結構:滑閥, 雙向氣控 壓力范圍:0.15-0.85 MPa 1(p→4 (A) 500 l/min | 2只 | 天工氣動 |
18. | 中封型二位五通雙氣控?fù)Q向閥 | 結構:滑閥, 雙向氣控 壓力范圍:0.15-0.85 MPa 1(p→4 (A) 500 l/min | 2只 | 天工氣動 |
19. | 常開式單氣控二位三通閥 | 結構:滑閥, 單向氣控 | 2只 | 天工氣動 |
20. | 常閉式單氣控二位三通閥 | 結構:滑閥,單向氣控 | 2只 | 天工氣動 |
21. | 二位五通手動換向閥 | 動作方式:直動式 拉口口徑:進氣=出氣=排氣=1/8” | 2只 | 天工氣動 |
22. | 可調單向節流閥 | 接管口徑:1/8” 標準額定流量: (p)→ (A)400L/min 調節壓力范圍:0.05-0.95MPa | 4只 | 天工氣動 |
23. | 或門邏輯閥(梭閥) | 接管口徑:1/8” 使用壓力范圍0-1.0MPa 額定流量X, Y→A 500 l/min | 4只 | 天工氣動 |
24. | 與門邏輯閥(雙壓閥) | 接管口徑:1/8” 使用壓力范圍0-1.0MPa 額定流量X, Y→A 500 l/min | 4只 | ST-01H |
25. | 快速排氣閥 | 接管口徑:1/8” 額定流量1(p)→2 (A) 300 l/min 2 (A)→3(R) 390 l/min | 2只 | 天工氣動 |
26. | 延時閥(常閉) | 2只 | 天工氣動 | |
27. | 平圓型按鈕式機械閥 | 位通數:二位三通 動作方式:直動式 彈簧復位 額定流量→ (A) 60 l/min | 4只 | 天工氣動 |
28. | 滾輪型杠桿式機械閥 | 位通數:二位三通 動作方式:直動式 彈簧復位 額定流量→(A) 60 l/min | 4只 | 天工氣動 |
三、電氣模塊
29. | 時間繼電器模塊 | LED顯示三位,0-999S 工作電壓:AC220V | 2套 |
品牌:KPOO(開普) 觸頭壽命500000次 |
30. | 可編程序控制器 | 歐姆龍 20點 | 2個 | 日本 |
31. | 通訊電纜 | 歐姆龍 | 1條 | 日本 |
32. | 中間繼電器模塊 | 3組(每組3常開1常閉);接線插座為φ10mm安全性插座,面板為5mm進口絕緣板 | 6組 |
Omron歐姆龍 |
33. | 接近開關電感式(帶插頭線) | 開關電壓 5-30 VDC 額定開關距離 4 mm 開關頻率 最大100 Hz 輸出: 無接點/電晶體NPN輸出 開關容量 最大 4.8 W | 8個 |
滬光 |
34. | 接近開關磁電型 (帶固定綁帶) | 開關電壓 10-30 V 開關電流 最大200 mA 開關功率 6 W 開關精度 ±0.1mm | 4個 | JELPC |
35. | 啟停模塊 | 220V 50HZ交流電壓帶漏電保護斷路器 帶上電指示 | 2套 | HGG(海格) |
36. | 按鈕模塊 | φ16mm大按鈕 | 2套 | 上海遠大 |
37. | 交流接觸器 | 施耐德 | 2個 | 德國 |
38. | 穩壓電源模塊 | 臺灣 DC24V 5A ;接線插座為φ10mm安全性插座,面板為5mm進口絕緣板 | 2套 | 臺灣明緯 |
四、軟件
39. | 氣動系統軟件 | 電子氣動控制仿真軟件 | 1套 | 拷貝版 |
40. | 實驗?zāi)K瞥绦?/span> | 10個以上 | 1套 | 自制 |
五、附件
41. | 插線 | 額定電流:20A | 2套 | 戴爾 |
42. | 插座 | 插線配套 | 2套 | 戴爾 |
43. | L型支架 | 自制 | 8只 | 自制 |
44. | 過渡接頭 | Φ8-6 | 2只 | PG8-6 |
45. | “T”型三通 | T型 | 20只 | PE-4 |
46. | 四通 | 十字型 | 8只 | PZA-4 |
47. | 氣管 | PUO0425(桔) | 60米 | 4 |
48. | 管塞 | PP-4 | 20只 | PP-4 |
49. | 專用工具 | 活口扳手、螺絲刀、六角扳手、剪刀等 | 1套 | 滬工等 |
