概述
　　液壓元件是液壓系統的重要組成部分，本實訓臺配有各種典型的液壓泵、液壓閥和液壓缸等液壓元件及拆裝工具，通過對各類液壓元件的拆裝實訓，能觀察了解各類液壓元件組成部分在液壓元件中的作用，不但能加深學生對液壓元件結構及工作原理的了解，還可以讓學生對液壓元件的加工及裝配工藝有一定的認識。該設備適合各類職業院校開設有《液壓傳動》、《液壓與氣壓傳動》等專業課程的實驗實訓設備需要。
　　一、產品特點
　　(1)全鋼結構，噴塑防銹處理，立式設計，外觀結構牢固大方;
　　(2)操作平臺采用U型設計，臺面具有緩沖、防滑、耐磨、降噪等特點;
　　(3)各類液壓元件配置齊全，全部采用工業器件，可以方便的進行拆卸裝配。
　　二、主要參數
　　(1)外型尺寸： 實訓桌(長×寬×高)：1210mm×620mm×1250mm
　　(2)重 量：<100Kg
　　三、主要組成

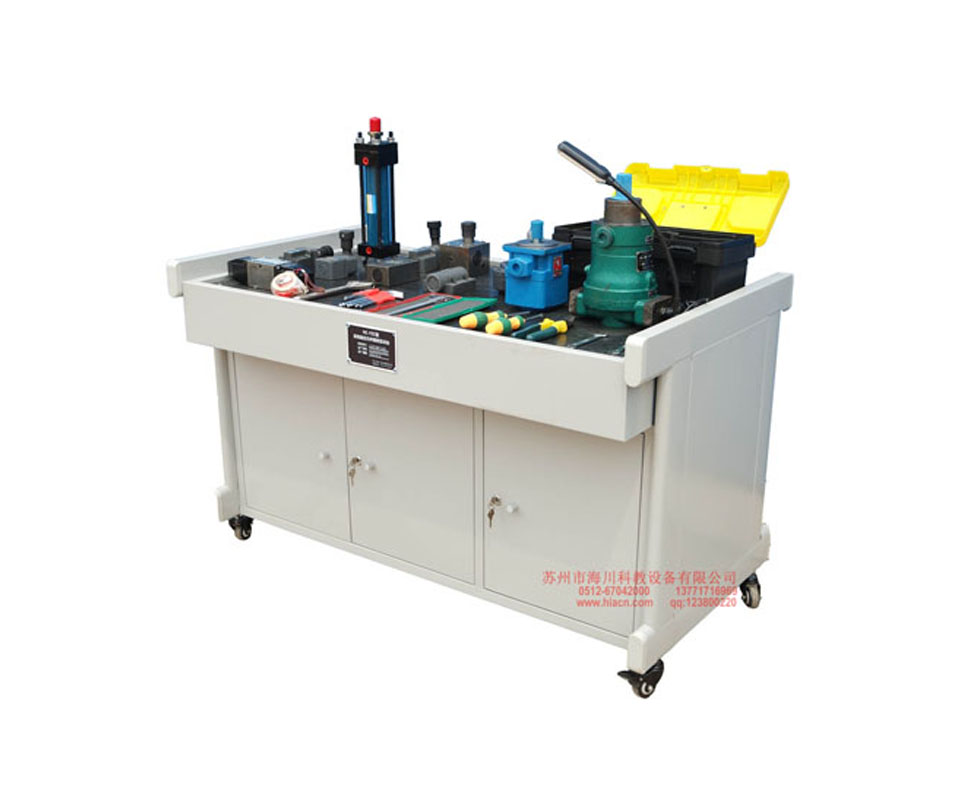

　　(1)實驗臺
　　實驗臺全鋼結構，主要部件厚度不低于1.0mm，亞銀噴塑工藝，防銹處理;工作臺面鋪有橡膠軟墊，可以固定元件不易滑動，工作臺上設零件盒，可以放置拆裝零部件，防止丟失。
　　(2)拆裝元件
　　各類典型的液壓泵、液壓閥、液壓缸等液壓元件及執行機構，均采用工業標準設計，符合工業現場環境。
　　(3)拆裝工具：內六角扳手(圓頭、T型、加長型)、游標卡尺、鋼尺、扳手、螺絲刀、老虎鉗等必要的拆裝及測量用具。
　　(4)配套液壓閥、泵鋁合金展示板：1、雙作用單活塞桿式液壓缸的安裝方法;2、外嚙合齒輪泵的工作原理;3、雙作用式葉片泵工作原理;4、 液體在管路內速度分布和粘性示意圖;5、 液壓傳動原理;6、典型電液換向閥的結構和工作原理;7、齒輪泵的結構和工作原理;8、齒輪泵徑向力分布圖和平衡;9、節流閥的應用;10、流經環狀間隙流量的計算簡圖;11、同步閥的結構及工作原理;12、先導式溢流閥的結構和工作原理; 規格尺寸：600*800mm;材質：1、展板中層為戶外級PVC材質、里層為復合材料撐板、外層為PMMA80N高透亮亞克力板;2、裝裱式樣：外框采用啞光鋁合金裝裱，四邊打孔固定安裝。(招標現場需提供樣品)
　　(5)、液壓閥泵元件仿真資源，各不相同，不得有重疊內容。不少于80種(需具有動態、3D爆炸等特點);
　　四、實訓內容
　　實訓一 液壓泵類的拆裝
　　1、柱塞泵
　　2、葉片泵
　　3、齒輪泵
　　實訓二、方向控制閥的拆裝實訓
　　1、電磁換向閥
　　2、電液動換向閥
　　實訓三、壓力控制閥的拆裝實訓
　　1、先導溢流閥
　　2、先導減壓閥
　　3、順序閥
　　實訓四、流量控制閥的拆裝實訓
　　1、節流閥
　　2、調速閥
　　實訓五、液壓缸的拆裝實訓
　　(招標現場提供以上實訓項目的實驗指導書，形式為爆炸分解圖加文字描述)
　　五、產品配置
