目前在我國內大多數院校中所使用的氣動實驗設備，都是傳統的基本氣動回路實驗臺，該類設備所設計的主要實驗內容就是進行傳統的氣動回路搭接實驗，實驗?zāi)康氖菍?duì)氣動原理概念的認識和基礎的氣動回路搭接。由于國際上氣動技術的前沿發展日新月異，該類設備已不能完全適應氣動技術工業實際應用現場的新發展和技術新方向。為此我單位在2010年設計研發了新型的氣動工業自控集成設計實驗裝置，該裝置即體現了目前主流的工業現場控制方式又搭配有典型的氣動工業應用領域常見的氣動執行機構和模塊，能更好的代表氣動技術在工業領域的新發展和應用。

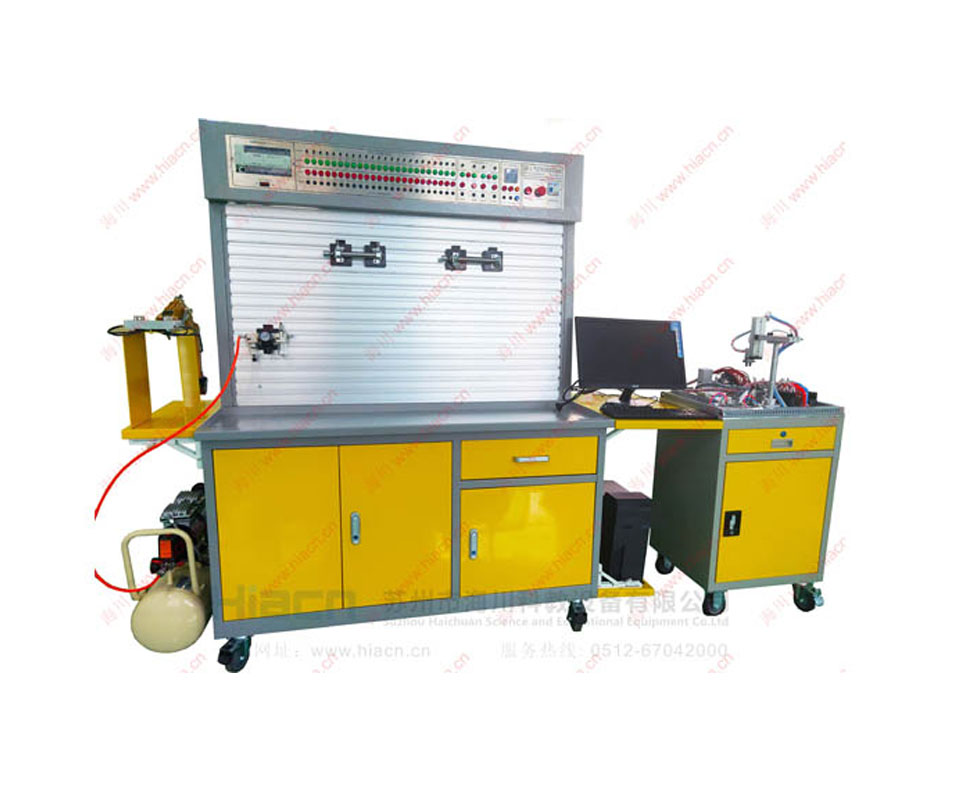

　　QD-2型 多功能氣動教學實驗臺由工業氣動基礎單元同計算機、自動控制技術結合的新一代氣動實驗實訓裝置，該裝置包含有氣動基礎元件、氣動多媒體工業控制系統、氣動工業執行機構、工業氣動機構模擬搭接和分析應用軟件及交互式人機友好控制系統。

　　功能主要組成

　　氣動基礎元件

　　含滿足32項基本氣動回路和執行機構模塊所必須的氣動元件和附件，氣動元件為SMC等;

　　氣動工業執行機構

　　工業執行機構必需以真實工業氣動元件搭接構建，包含電器控制模塊及操作系統(A、手動操作系統，B、PLC編程控制);

　　回轉送料機構

　　360°回轉機械手

　　挖掘機構

　　自動化運輸傳送機構

　　倉庫管理系統

　　機械升降機機構

　　軟件

　　可對機電氣一體化系統進行虛擬設計和拼裝，以數據庫為核心，對包括氣動工程、模型、算法、數據和多媒體對象等各種仿真資源進行統一平臺管理的綜合性應用軟件，提供長期升級服務。

　　交互式人機友好控制系統

　　能對設備運行中的各個機構和氣動數據進行檢測和綜合分析，必需配備以上數據檢測所必須的傳感器和儀器儀表和工控機及數據系統、PLC等。
