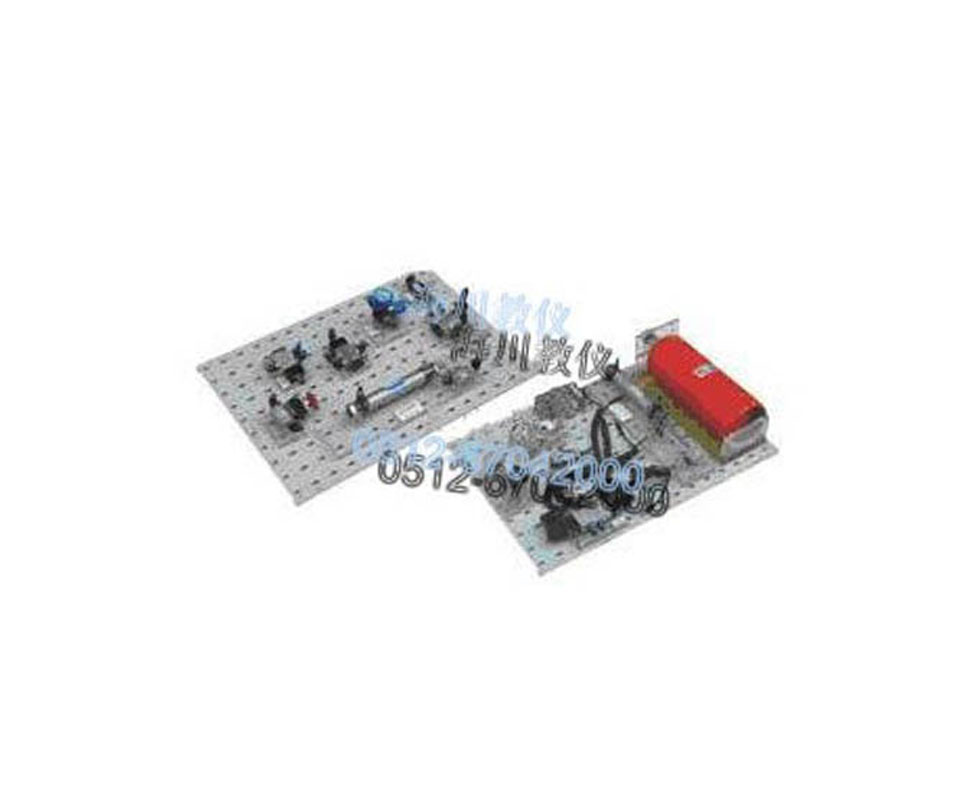

本實訓箱由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、微型空氣壓縮機等組成,結構緊湊、輕便實用。實訓箱由氣動元件區域與電氣控制區域兩大部分組成,箱體采用鋁
本實訓箱由鋁合金機箱、各種小型標準工業氣動元件、電氣控制部分、微型空氣壓縮機等組成,結構緊湊、輕便實用。實訓箱由氣動元件區域與電氣控制區域兩大部分組成,箱體采用鋁合金框架,輕便、實用,各氣動元件及電氣控制部件的接口均已留出,學生可自主搭接氣動回路和電氣控制回路。能開設氣動元件和電氣元件的識別、壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目。即可作為相關實訓室的實訓設備,也可帶至教室作為示教設備。
氣動元件采用標準工業氣動元件,工作壓力最大可至1.0MPa。主要包含減壓閥、節流閥、電磁換向閥、手控?fù)Q向閥、氣控?fù)Q向閥、雙作用氣缸、快換接頭等。各氣動元件均帶有快換接頭,可用氣管自主搭接氣動回路,方便快捷。電氣控制部分主要由帶燈自復位按鈕、帶燈自鎖按鈕、直流繼電器、兩位旋鈕、磁性開關、接近開關等組成。各電氣控制部件的觸點均已引至面板的安全插座上,用專用實訓導線搭接電氣控制回路既方便又快捷。
一、主要參數:
1、 輸入電源:?jiǎn)蜗嗳€~220V±10% 50Hz;
2、 輸出電源:DC24V/2.5A;
3、 靜音空氣壓縮機:工作電源AC220V±10% 50Hz,
4、 輸入功率0.68kW,
5、 公稱容積24L,
6、 額定流量:116L/min,
7、 額定輸出氣壓1MPa。
二、實訓項目:
1、氣動元件的識別(功能與作用);
2、電氣元件的識別(功能與作用);
3、氣動控制回路:
a、卸荷回路;
b、減壓回路;
c、換向閥方向控制回路(電控、手控、氣控);
d、單缸往復控制回路;
e節流調速回路(進氣、回氣);
f、雙向節流調速回路;
g、速度換接回路;
h、磁性開關控制雙缸順序動作回路;
j、接近開關控制雙缸順序動作回路;
k、綜合控制回路、包含流量控制、方向控制、壓力控制、電氣部件的應用控制等。
三、產品配置
序號 | 名稱 | 數量 | 備注 |
1 | 實訓箱 | 1臺 | 鋁合金型材框架 |
2 | 雙作用氣缸 | 2個 | SNTC氣動 |
3 | 帶磁性環過濾減壓閥 | 1個 | SNTC氣動 |
4 | 二位五通手動閥 | 1個 | SNTC氣動 |
5 | 手旋閥 | 2個 | SNTC氣動 |
6 | 三通氣控閥 | 1個 | SNTC氣動 |
7 | 常閉式三通氣控閥 | 1個 | SNTC氣動 |
8 | 常開式三通氣控閥 | 1個 | SNTC氣動 |
9 | 雙頭五通氣控閥 | 1個 | SNTC氣動 |
10 | 單頭五通氣控閥 | 1個 | SNTC氣動 |
11 | 雙頭五通電磁閥 | 1個 | SNTC氣動 |
12 | 單頭五通電磁閥 | 1個 | SNTC氣動 |
13 | 雙頭三通電磁閥 | 1個 | SNTC氣動 |
14 | 常開式三通電磁閥 | 1個 | SNTC氣動 |
15 | 常閉式三通電磁閥 | 1個 | SNTC氣動 |
16 | 雙頭節流閥 | 2個 | SNTC氣動 |
17 | 單向滾輪杠桿式機械閥 | 2個 | SNTC氣動 |
18 | 雙向帶燈自復位按鈕 | 3個 | SNTC氣動 |
19 | 帶燈自鎖按鈕 | 3個 | SNTC氣動 |
20 | 直流繼電器 | 5個 | |
21 | 兩位旋鈕 | 2個 | SNTC氣動 |
22 | 接近開關 | 4個 | 滬光 |
23 | 消聲器 | 1套 | SNTC氣動 |
24 | 快換接頭 | 1套 | SNTC氣動 |
25 | 實訓導線 | 1套 | 黑色 |
26 | 氣管 | 20米 | Φ4 |
27 | 減徑直通 | 1只 | Φ6-Φ4 |
28 | 空氣壓縮機 | 1臺 | 125W,10L,醫用級無油靜音 |
29 | 工具 | 1套 | 扳手、螺絲刀等 |
30 | 實訓指導書 | 1本 | 紙質 |
