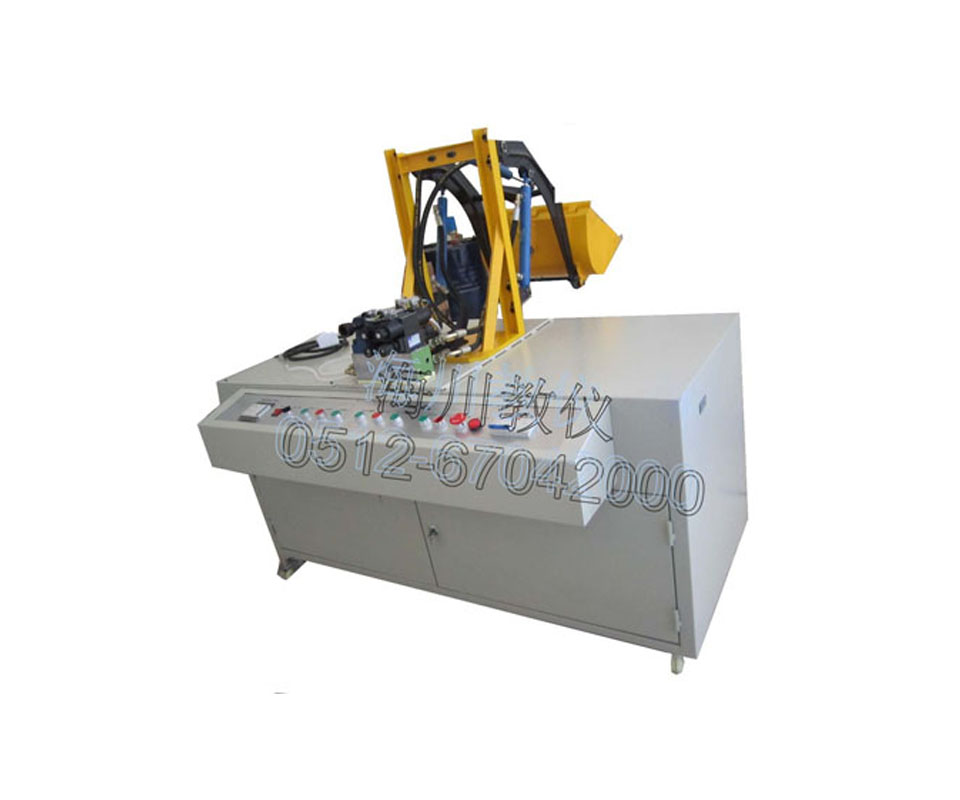

液壓裝載機是機械工程中主要的機械,它廣泛應用于工程建筑、施工筑路、水力工程、國防工事等土石方施工以及礦山裝載作業。裝載機作為行走機械被廣泛應用于土方轉運、石料、松
液壓裝載機是機械工程中主要的機械,它廣泛應用于工程建筑、施工筑路、水力工程、國防工事等土石方施工以及礦山裝載作業。裝載機作為行走機械被廣泛應用于土方轉運、石料、松散貨物和成堆貨物的裝載、提升和運輸工作中,裝載機也具有輕度鏟掘能力。近年來高新微電子技術在液壓技術上的應用,使工程機械、建筑機械綜合技術水平越來越高,提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命,其適應性更強。
一、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓裝載機械演示控制實驗。
3、PLC軟件及控制實驗。
4、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。
二、實驗內容
1、液壓裝載機械演示控制實驗
1)裝料作業,鏟斗裝物后搖臂缸伸出,使鏟斗反轉,動臂提升;
2)卸料作業,鏟斗卸物(搖臂縮回,使鏟斗轉向),動臂下降。
2、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習;
2) PLC編程軟件的學習與使用;
3) PLC與計算機的通訊、在線調試;
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、實驗臺采用冷軋鋼板(并經過噴塑、防腐處理)制作,臺式結構,控制操作于一體。
2、電氣操作控制為下置式,液壓站放置于液壓臺主柜內。整體結構緊湊,協調,布局美觀大方,實用性強,可供4-6人實驗。
3、裝載機械按實物比例縮小的全金屬結構,實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、裝載機械是按實物的結構與縮小比例制作而成,能夠真實地體現其機械的實際工況,使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管,壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V,對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源,并帶有過壓保護,防止誤操作損壞設備。
四、主要技術參數
電機型號:M3P4H523 功率:2.2KW 轉速:1420r/min
油泵型號:VAI-15F-A3 額定壓力:7Mpa 額定流量:8ml/rev
外形尺寸:1450×680×1780mm
五、裝載機實驗臺的配置清單:
序號 | 名稱 | 規格型號 | 數量 | 廠 家 | 備 注 |
---|---|---|---|---|---|
液壓站 | |||||
1 | 電機 | M3P4H523 | 1 | 捷佳 | |
2 | 變量葉片泵 | VAI-15F-A3 | 1 | 朝田液壓 | |
3 | 油箱 | 40L | 1 | 海川科教 | |
4 | 油位指示計 | YWZ-150 | 1 | 浙江東甌 | |
5 | 回油濾油器 | WU-160×100J | 1 | 浙江金洋 | |
6 | 空氣濾清器 | EF-25 | 1 | 浙江金洋 | |
7 | 液壓油 | 32# | 1 | 海川科教 | |
8 | 油路板集成塊 | 1 | 海川科教 | ||
液壓控制元件 | |||||
9 | 油缸 | M0B30/16/100LB | 2 | 上海正控 | |
10 | 三位四通電磁換向閥 | D5-02-3C2 | 2 | 朝田液壓 | |
11 | 疊加單向閥 | MCA-02 | 2 | 朝田液壓 | |
擴展機械模塊2(裝載機械) | |||||
12 | 鏟斗 | 1 | 海川科教 | ||
13 | 轉動臂 | 1 | 海川科教 | ||
14 | 搖臂 | 1 | 海川科教 | ||
15 | 連桿 | 1 | 海川科教 | ||
測控元器件 | |||||
16 | PLC | FX1S-20MR | 1 | 三菱 | |
17 | PLC通訊電纜 | 1 | 三菱 | ||
18 | 接近開關 | LJ12A3-4-Z/BX | 4 | 長豐電子 | |
19 | 中間繼電器 | HH54P | 8 | 前進電器 | DC24V |
20 | 接觸器 | CJ20-25 | 3 | 德力西 | 20A 220V |
21 | 三相漏電保護開關 | DZ47LE | 1 | 德力西 | C20 |
22 | 塑料外殼式斷路器 | DZ108-20 | 2 | 德力西 | 6.3-10A |
23 | 單極斷路器 | DZ47-63 | 2 | 德力西 | C6 1P |
24 | 單極斷路器 | DZ47-63 | 2 | 德力西 | C3 1P |
25 | 緊停按鈕 | LAY50-11Z | 1 | 上海雙科 | |
26 | 自鎖帶燈按鈕 | LAY50-11DT/24 | 4 | 上海雙科 | |
27 | 兩檔旋鈕 | LAY50-11X2 | 2 | 上海雙科 | |
28 | 信號燈 | NXD-211 | 4 | 上海雙科 | 24V |
29 | 開關電源 | HS-150-24 | 1 | 上海明緯 | |
30 | 普通按鈕 | CAY50-11 | 2 | 上海雙科 | |
31 | 二極管 | ZN4007 | 6 | MIC | 200V |
32 | 電器控制模塊 | 1 | 海川科教 | ||
軟件與文檔資料 | |||||
33 | PLC編程軟件 | 1 | 三菱 | ||
34 | PLC編程手冊 | 1 | 三菱 | ||
35 | 使用說明書 | 1 | 海川科教 | ||
36 | 實驗指導書 | 1 | 海川科教 | ||
37 | 裝箱單 | 1 | 海川科教 | ||
輔助元件 | |||||
38 | 三通接頭 | M16×1.5 | 3 | 海川科教 | |
39 | 三通接頭 | M14×1.5 | 3 | 海川科教 | |
40 | 耐壓膠管 | 4 | 上海 | ||
41 | 防震壓力表 | YTN60 (0-10MPa 2.5級) | 3 | 紅旗 | |
42 | 液壓閥過渡集成塊 | 1 | 海川科教 | 鋁合金和PVC組合模塊 | |
配套工具 | |||||
43 | 活動扳手 | 10,, | 1 | 上海 | |
44 | 內六角扳手 | 1 | 上海 | ||
45 | 開口扳手 | 8-10 | 1 | 上海 | |
46 | 開口扳手 | 12-14 | 1 | 上海 | |
47 | 開口扳手 | 17-19 | 1 | 上海 | |
48 | 螺絲刀(一字、十字) | 6,, | 各1 | 上海 | |
49 | 螺塞 | M10×1 | 10 | 上海 | |
50 | 尖嘴鉗 | 1 | 上海 | ||
51 | 工具盒 | 1 | 上海 | ||
52 | 防塵罩 | 1 | 海川科教 | ||
易損件 | |||||
53 | 組合墊 | φ10 | 10 | 寧波 | |
54 | O型圈 | φ16×2.4 | 20 | 寧波 | |
55 | O型圈 | φ14×2.4 | 10 | 寧波 | |
56 | O型圈 | φ12×1.8 | 10 | 寧波 | |
實驗操作臺 | |||||
57 | 裝載機械 | 1450×680×1780mm | 1 | 海川科教 |
