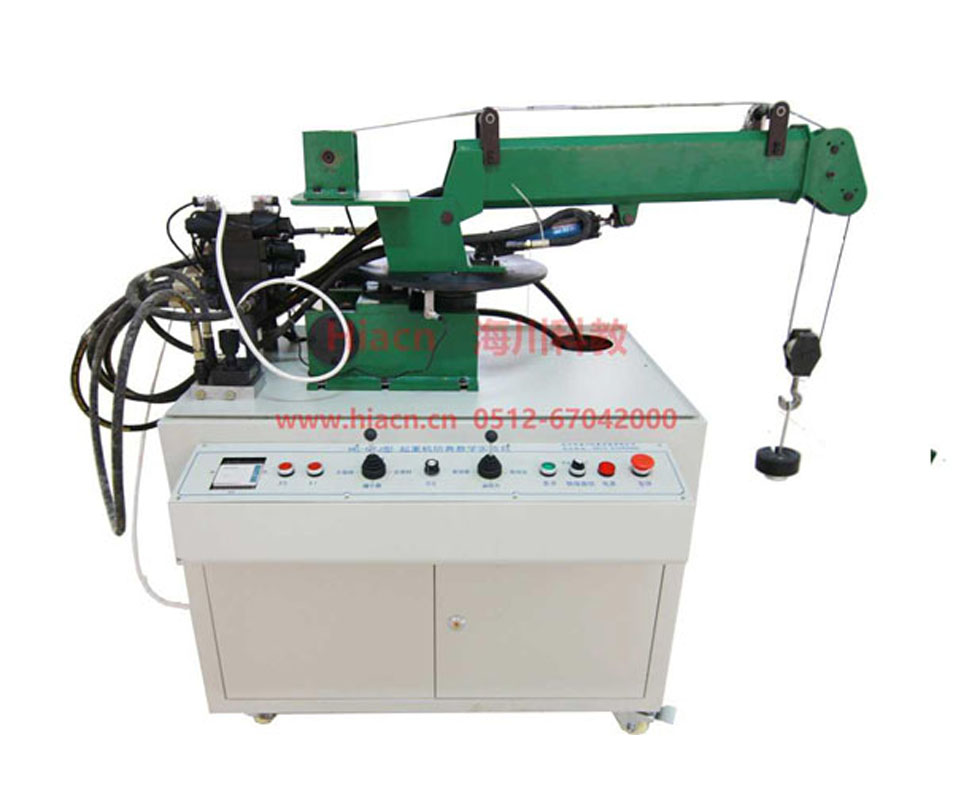

起重機是以起重設備工作裝置和操縱機構組成的自行起重機械,是工程機械中用途很廣泛的一個機種。它適用于大型施工工程,如建筑工地、施工筑路、水利工程、國防工事、修建路塹
起重機是以起重設備工作裝置和操縱機構組成的自行起重機械,是工程機械中用途很廣泛的一個機種。它適用于大型施工工程,如建筑工地、施工筑路、水利工程、國防工事、修建路塹等工程中起運、提升等作業。
一、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓起重機械演示控制實驗。
3、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。
二、實驗內容
1、起重機械演示控制實驗
回轉 " 升縮 " 變幅 " 起升
2、可編程序控制器(PLC)電氣控制實驗:機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習;
2) PLC編程軟件的學習與使用;
3) PLC與計算機的通訊、在線調試;
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、實驗臺采用冷軋鋼板(并經過噴塑、防腐處理)制作,臺式結構,控制推操作于一體。
2、電氣操作控制為下置式,液壓站放置于液壓臺主柜內。整體結構緊湊,協調,布局美觀大方,實用性強,可供4-6人實驗。
3、起重機械按實物比例縮小的全金屬結構,實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、起重機械是按實物的結構與縮小比例制作而成,能夠真實地體現其機械的實際工況,使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管,壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V,對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源,并帶有過壓保護,防止誤操作損壞設備。
四、主要技術參數
電機型號:M3P4H523 功率:2.2KW 轉速:1420r/min
油泵型號:VAI-15F-A3 額定壓力:7Mpa 額定流量:8ml/rev
外形尺寸:1550×680×1800mm
五、液壓實驗臺的具體配置
序號 | 名稱 | 規格型號 | 數量 | 廠 家 | 備 注 |
---|---|---|---|---|---|
液壓站 | |||||
1 | 電機 | M3P4H523 | 1 | 科勝 | |
2 | 變量葉片泵 | VAI-15F-A3 | 1 | 朝田液壓 | |
3 | 油箱 | 40L | 1 | 海川科教 | |
4 | 油位指示計 | YWZ-150 | 1 | 浙江東甌 | |
5 | 回油濾油器 | WU-160×100J | 1 | 浙江金洋 | |
6 | 空氣濾清器 | EF-25 | 1 | 浙江金洋 | |
7 | 液壓油 | 32# | 1 | 海川科教 | |
8 | 油路板集成塊 | 1 | 海川科教 | ||
液壓控制元件 | |||||
9 | 油缸 | M0B30/16/150LB | 2 | 上海正控 | |
11 | 三位四通電磁換向閥 | D5-02-3C2 | 3 | 朝田液壓 | |
12 | 三位四通手動換向閥 | DMG-02-3C2-O | 2 | 朝田液壓 | |
13 | 疊加式溢流閥 | MBP-02 | 1 | 朝田液壓 | |
14 | 疊加式節流閥 | MTP-02 | 1 | 朝田液壓 | |
15 | 疊加式單向節流閥 | MSA-02-X | 2 | 朝田液壓 | |
16 | 疊加式單向節流閥 | MSB-02-X | 2 | 朝田液壓 | |
擴展機械模塊1(起重機械) | |||||
17 | 直流電機 | 70ZYT01/PX216 24V 50W | 1 | 博山微電機廠 | |
18 | 伸縮臂 | 1 | 海川科教 | ||
19 | 起吊機構 | 1 | 海川科教 | ||
20 | 轉動臂 | 1 | 海川科教 | ||
測控元器件 | |||||
21 | PLC | FX1S-20MR | 1 | 三菱 | |
22 | PLC通訊電纜 | 1 | 三菱 | ||
26 | 接近開關 | LJ12A3-4-Z/BX | 2 | 長豐電子 | |
27 | 中間繼電器 | HH54P | 9 | 前進電器 | DC24V |
28 | 接觸器 | CJ20-25 | 3 | 德力西 | 20A 220V |
29 | 三相漏電保護開關 | DZ47LE | 1 | 德力西 | C20 |
30 | 塑料外殼式斷路器 | DZ108-20 | 2 | 德力西 | 6.3-10A |
31 | 單極斷路器 | DZ47-63 | 2 | 德力西 | C6 1P |
32 | 單極斷路器 | DZ47-63 | 2 | 德力西 | C3 1P |
33 | 緊停按鈕 | LAY50-11Z | 1 | 上海雙科 | |
34 | 自鎖帶燈按鈕 | LAY50-11DT/24 | 12 | 上海雙科 | |
35 | 兩檔旋鈕 | LAY50-11X2 | 2 | 上海雙科 | |
36 | 信號燈 | NXD-211 | 21 | 上海雙科 | 24V |
37 | 開關電源 | HS-150-24 | 1 | 上海明緯 | |
38 | 普通按鈕 | CAY50-11 | 9 | 上海雙科 | |
39 | 快速插頭插座 | XS12K2P | 18 | 錦連電器 | 二芯 |
40 | 二極管 | ZN4007 | 6 | MIC | 200V |
41 | 電器控制模塊 | 1 | 海川科教 | ||
軟件與文檔資料 | |||||
42 | PLC編程軟件 | 1 | 三菱 | ||
43 | PLC編程手冊 | 1 | 三菱 | ||
45 | 實驗指導書 | 1 | 海川科教 | ||
46 | 裝箱單 | 1 | 海川科教 | ||
輔助元件 | |||||
47 | 三通接頭 | M16×1.5 | 6 | 海川科教 | |
48 | 三通接頭 | M14×1.5 | 6 | 海川科教 | |
49 | 耐壓膠管 | 6 | 上海 | ||
50 | 防震壓力表 | YTN60 (0-10MPa 2.5級) | 3 | 紅旗 | |
51 | 液壓閥過渡集成塊 | 2 | 海川科教 | 鋁合金和PVC組合模塊 | |
配套工具 | |||||
52 | 活動扳手 | 10,, | 1 | 上海 | |
53 | 活動扳手 | 12,, | 1 | 上海 | |
54 | 內六角扳手 | 1 | 上海 | ||
55 | 開口扳手 | 5-6 | 1 | 上海 | |
56 | 開口扳手 | 8-10 | 1 | 上海 | |
57 | 開口扳手 | 12-14 | 1 | 上海 | |
58 | 開口扳手 | 17-19 | 1 | 上海 | |
59 | 螺絲刀(一字、十字) | 6,, | 各1 | 上海 | |
60 | 螺絲刀(一字、十字) | 2,, | 各1 | 上海 | |
61 | 螺塞 | M10×1 | 10 | 上海 | |
62 | 尖嘴鉗 | 1 | 上海 | ||
63 | 工具盒 | 1 | 上海 | ||
64 | 防塵罩 | 1 | 海川科教 | ||
易損件 | |||||
65 | 組合墊 | φ10 | 10 | 寧波 | |
66 | O型圈 | 20 | 寧波 | ||
67 | O型圈 | 10 | 寧波 | ||
68 | O型圈 | 10 | 寧波 | ||
69 | 堵絲 | 1/8 | 5 | 蘇州 | |
70 | 生料帶 | 1 | 蘇州 | ||
71 | 自鎖按扭 | 2 | 上海雙科 | ||
72 | 信號燈 | φ10 | 2 | 上海雙科 | 24V |
73 | 按鈕開關 | LAY50-11DT | 2 | 上海雙科 | 24V |
74 | 壓力表 | Y60-2.5MPa | 1 | 紅旗儀表 | |
實驗操作臺 | |||||
75 | 起重機械 | 1550*650*1800mm | 1 | 海川科教 |
